特色:
1.采用全封密結構,防潮性能好;非磁性保護板采用軋制錳板,可焊性好,隔磁性能好,耐磨,耐沖擊。
2. 通過消化國外先進技術,并經過完善及創新,及經計算機優化設計,產品結構合理,自重輕,吸力大,耗能低。
3.勵線圈經過特殊工藝處理,提高了線圈的電氣和機械性能,絕緣材料耐熱等級達到C級,使用壽命長。
4.普通型電磁鐵的額定持續率由過去的50% 提高到60%, 提高了電磁鐵的使用效率。
5.超高型電磁鐵采用獨特的隔熱和防熱輻射措施,其被吸物溫度由過去的600℃ 提高到700℃,擴展了電磁鐵的適用溫度。
6.提供電磁柜,電纜卷筒等輔助設備,成套性能好。
7.安裝,運行,維護簡便。
技術參數:

MW19 高溫型
(額定電壓 DC-220V, 通電持續率 TD-60%)
(額定電壓 DC-220V, 通電持續率 TD-60%)

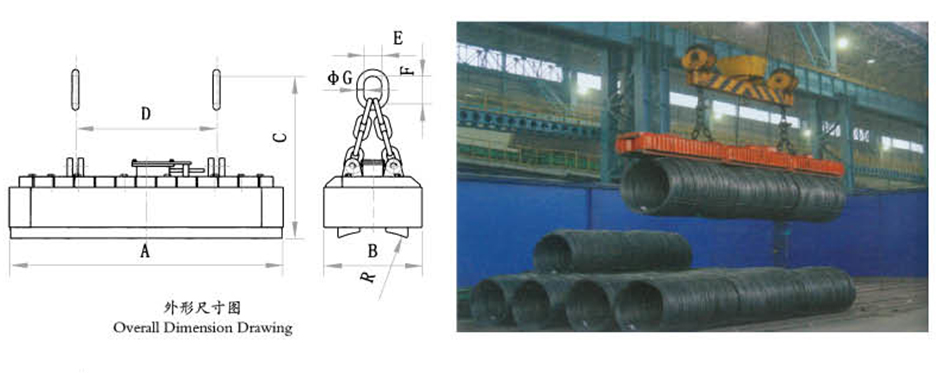

型號 | 冷態功率 (kw) | 冷態電流 (A) | 外形尺寸 | 質量 (kg) | 起吊能力 | ||||||
A | B | C | D | E | F | G | |||||
MW19-14072L/2 | 7.8 | 35.5 | 1400 | 720 | 1180 | 1100 | 130 | 200 | 30 | 1830 |
盤圓外徑 :ø 1250-1350mm 盤圓重量: 900-1200kg/m The length 吊運盤圓時長度與電磁鐵長度配套 |
MW19-21072L/2 | 11.8 | 53.6 | 2100 | 1600 | 30 | 2760 | |||||
MW19-27072L/2 | 14.9 | 67.7 | 2700 | 2000 | 40 | 3410 | |||||
MW19-30072L/2 | 16.5 | 79.5 | 3000 | 2000 | 40 | 3790 | |||||
MW19-34072L/2 | 19.1 | 75 | 3400 | 2500 | 40 | 4290 | |||||
MW19-42072L/2 | 23.6 | 107.3 | 4200 | 3000 | 50 | 5350 | |||||
MW19-54072L/2 | 29.7 | 135 | 5400 | 3500 | 50 | 6750 | |||||
MW19-56072L/2 | 30.9 | 140.5 | 5600 | 4000 | 50 | 7030 | |||||
MW19-60072L/2 | 33 | 150 | 6000 | 4000 | 50 | 7520 | |||||
MW19-63072L/2 | 35.6 | 161.8 | 6300 | 4000 | 50 | 8020 | |||||
MW19-70072L/2 | 39.3 | 178.6 | 7000 | 4000 | 50 | 8650 |
應用:
本系列專用于吊運盤圓,由于其自重輕,合理的結構,其次磁極結構能適應不同直徑的盤圓,電磁鐵的選擇取決于盤圓的長度,既可沿電磁鐵長度方向吊運多捆盤圓,也可沿寬度方向吊運多捆,可提供多臺并用方式,并能單獨通,斷,方便裝車作業。
